（一）概念与目标：
水下地形测量：
是指对水体覆盖下地物、地貌的测量工作。主要包括测深、定位、绘制地形图等。用以绘制水下地形图的测绘工作。主要内容是在陆地建立控制网和进行水下地形测绘，水下地形测绘包括测深点定位、水深测量、水位观测和绘图。
目标：
通过水深测量方法获取水体覆盖下的水底地形图， 为航运交通、港口码头建设、海洋渔业捕捞、水产养殖、水利设施建设、路桥建设、海洋资源开发、海底管道电 水利设施建设、路桥建设、海洋资源开发、海底管道电缆铺设、国防军事、海洋划界等提供基础数据和图件。目前我们通过对目标水域河底标高数据及淤积监测测量定期更新完善平台数据库，使之可以真实客观的反映目标水域的淤积动态，以便科学合理制定清淤计划，并进行淤积成因分析及应用，为水域管理提供服务支持。
（二）主要测量方法（以设备区分）

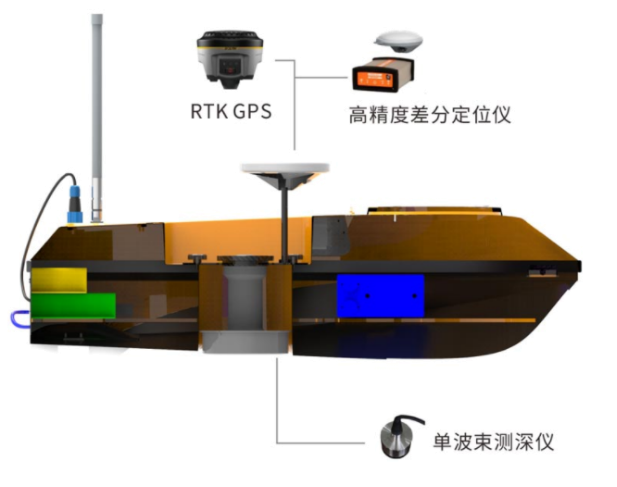

1、单波束测深（single beam sounding），通过换能器垂直向下发射短脉冲声波，声波遇到水底发生反射，反射声波被换能器接收，通过声波在换能
器与水底之间双程旅行时间和水介质的平均声速来测量水深的方法。

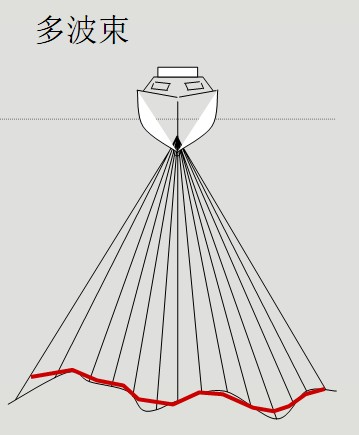

2、多波束测深（multibeam sounding），采用发射、接收指向正交的两组声学换能器阵，获得垂直航向、由大量波束测深点组成的测深剖面，并在航
行方向上形成由一系列测深剖面构成的测深条带，从而实现高分辨率水下地形测量的一种方法。
3、人工测量，对于边滩浅水区水下地形测量，测船难以航行时，应人工涉水施测，按照陆上地形碎部点测量方法施测；在水草或淤泥区可采用专业测深
杆配合定位设备，采集外业信息。
（三）成果展示
应用CAD制图：

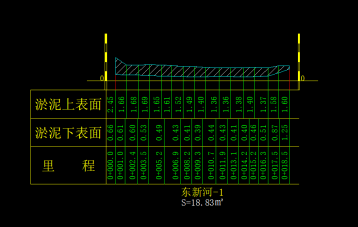

（断面图）

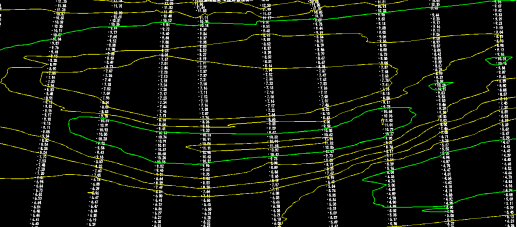

（等深线图）
（四）工作流程
初步：项目落地（收集相关资料梳理项目规范）→第二步内业（规划断面布置外业数据采集要求）→第三步外业（按需施工反馈现场异常情况）→第四步内业（数据处理报告编写）→第五步项目完结（资料入档项目总结）
相关应用案例：嘉兴水源地地形测绘、2023 年拱墅区河道淤积监测、杭州航区主要航道水下地形断面维护测量
